带颈视镜

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,带颈视镜售前、售中、售后专业服务。

  产品名称: 带颈视镜   产品型号: JB595
  驱动方式: 自动   连接形式: 法兰,焊接,活接
  结构形式: 直通式   密封结构: PTFE/高温石墨
  压力范围: 0.6MPa-1.0MPa   公称通径: DN50-150
  常用材质: 304,316,316L   铭牌: 雄工品牌

产品说明   相关产品   订货流程

带颈视镜用途及结构:
带颈设备视镜适用于石油、化工及其它工业设备窥视装置上,以观察设备内部物料操作情况。材料有不锈钢碳钢等。.高使用压力25kgf/cm2,允许介质温度为0~180℃。
带颈视镜主要技术参数:
体材质:碳钢WCB、不锈钢304、321、316、316L、钢内衬PTFE。
法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。
视窗材质:钢化玻璃、高硼硅玻璃、石英玻璃。
密封材质:NBR、PTFE。
工作压力0.6MPa-2.5MPa
带颈视镜工作温度:
钠钙玻璃的温度为150℃,温度的急剧变化范围为120℃至20℃
硼硅玻璃的温度为280℃,温度的急剧变化范围为230℃至20℃
石英玻璃的温度为800℃,温度的急剧变化范围为550℃至20℃

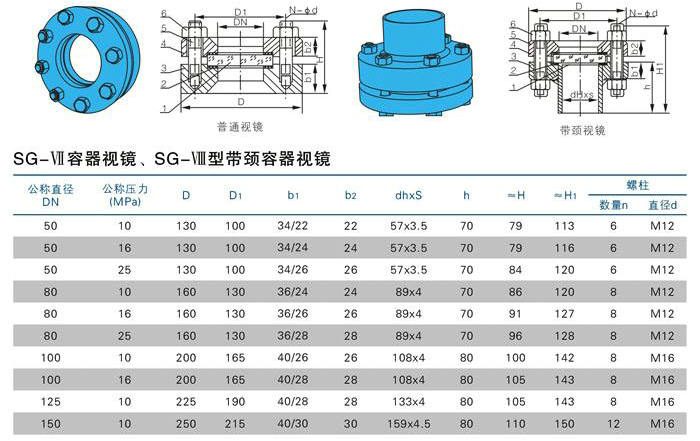

 带颈视镜,不锈钢带颈视镜参数尺寸图:(mm)

公称直径
DN
公称压力
PN(MPa)
D
D1
b1
b2
dH×S
h
≈H1
螺柱
数量n
直径d
50
1.0
130
100
22
22
57×3.5
70
113
6
M12
1.6
130
100
24
24
57×3.5
70
116
6
M12
2.5
130
100
26
26
57×3.5
70
120
6
M12
80
1.0
160
130
24
24
89×4
70
120
8
M12
1.6
160
130
26
26
89×4
70
127
8
M12
2.5
160
130
28
28
89×4
70
128
8
M12
100
1.0
200
165
26
26
108×4
80
142
8
M16
1.6
200
165
28
28
108×4
80
143
8
M16
125
1.0
225
190
28
28
133×4
80
143
8
M16
150
1.0
250
215
30
30
159×4.5
80
150
12
M16

注:压力容器视镜参照HGJ501-502-86标准/外形尺寸

带颈视镜外形尺寸

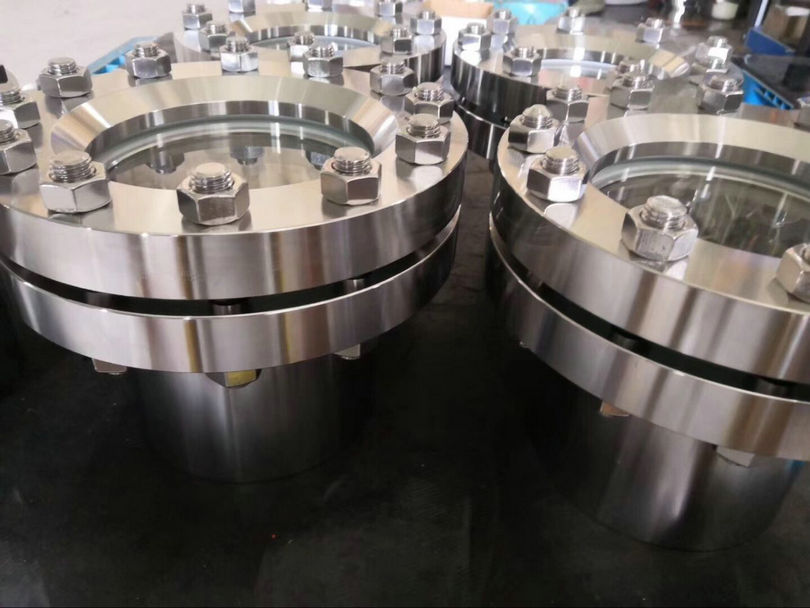

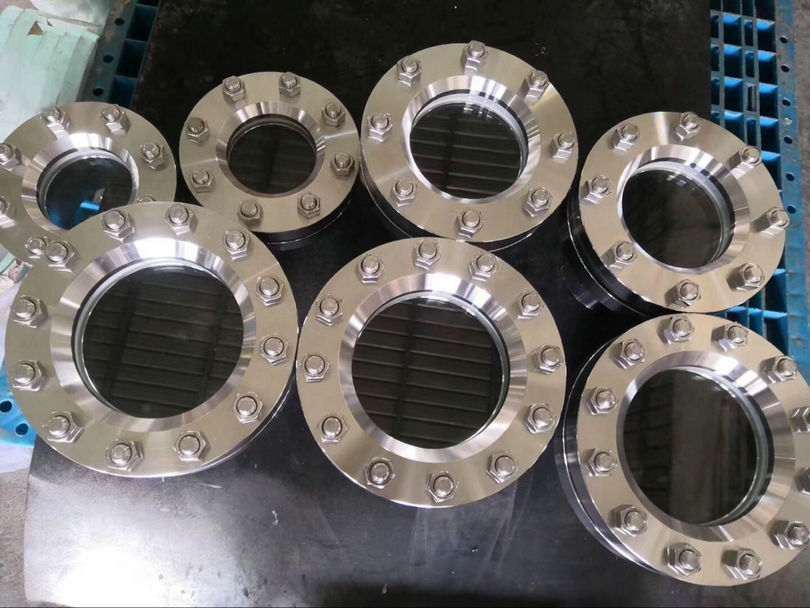

带颈视镜高清实物图带颈视镜实物图片
