液动池底排泥阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,液动池底排泥阀售前、售中、售后专业服务。

  产品名称: 液动池底排泥阀   产品型号: H724X
  驱动方式: 液动   连接形式: 法兰
  结构形式: 液压式   密封结构: NBR
  压力范围: 1.0MPa-1.6MPa   公称通径: DN150-400
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

液动池底排泥阀,H724X液动池底排泥阀概述

由液压缸和阀体组成。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动,并带动阀板升降,使阀开启或关闭达到流体通断。液动池底排泥阀,用于自来水公司或其他公司的各类水池池底,排除池内泥沙及污水。该阀由阀体,液压缸、活塞、阀杆、阀瓣组成,液压缸是驱动装置。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须配用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封件性强、开关灵活、检修方便、使用寿命长等特点。
注:驱动液可选用气或清水。液压缸工作介质用于清水,压力取之于自来水自身压力,无需另加设备。用电磁换向阀与液压缸配套便于实现自控,远控或集中控制。

液动池底排泥阀,H724液动池底排泥阀性能特点
1、液压缸工作介质用于清水,压力取之于自来水自身压力,无需另加设备。
2、用电磁换向阀与液压缸配套便于实现自控,远控或集中控制。

液动池底排泥阀,H724液动池底排泥阀主要技术参数
工作压力:1.0-1.6Mpa
介质:水
液压缸工作压力:0.3-1.0Mpa
液压缸工作液:气、水、油

液动池底排泥阀,H724液动池底排泥阀主要部件材料
阀体:HT200
液压缸:HT200、304不锈钢
缸盖:HT200
闸板:HT200
阀杆:不锈钢
密封皮碗:耐磨NBR

液动池底排泥阀,H724X液动池底排泥阀结构原理

H742X液动池底排泥阀由阀体,液压缸,活塞,阀杆,阀瓣组成。液压缸是液体工具,液体作为动力,活塞,阀杆作为开关。开启只需要一分钟可以打开阀板,此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强,开关灵活,检修方便,使用寿命长等特点。

液动池底排泥阀,H724X液动池底排泥阀标准规范

设计与制造标准:GB12235-89
法兰连接标准:GB/T17241.6-98
试验和检验标准:GB13927-92
阀门材料标准:GB12226-89

液动池底排泥阀,H724X液动池底排泥阀技术参数

 阀体部分 型号 H742X-10 H742X-16
公称压力(MPa) 1.0 1.6
试验
压力
密封(MPa) 1.1 1.76
强度(MPa) 1.5 2.4
适用介质
温度(°C) <80

驱动部分
驱动介质 水(使用压缩空气,订货注明)
驱动压力(MPa) 0.3—1.0
介质温度(°C) <50
 控制部分
(另配)
控制器输入电压(V) AC220
电磁阀线圈电压(V) AC220
电磁阀线圈功力(W) 10—15

液动池底排泥阀,H724X液动池底排泥阀零部件材料

零件名称 阀座 阀瓣 阀杆 缸体 活塞板 活塞皮碗
材料牌号 HT200 HT200 不锈钢 HT200 HT200 耐磨丁晴橡胶

液动池底排泥阀,H724X液动池底排泥阀主要外形尺寸

公称通径 D D1 H H1 Z-φd 进液管连接
100 215 180 450 110 8-18 1/2”
150 280 240 490 110 8-23 1/2”
200 335 295 530 110 8-23 1/2”
250 390 350 570 110 12-23 1/2”
300 440 400 610 140 12-23 3/4”
400 565 515 710 140 16-25 1”
500 670 620 810 160 20-25 1”

液动池底排泥阀,H724液动池底排泥阀尺寸结构图:

液动池底排泥阀,H724液动池底排泥阀尺寸结构图

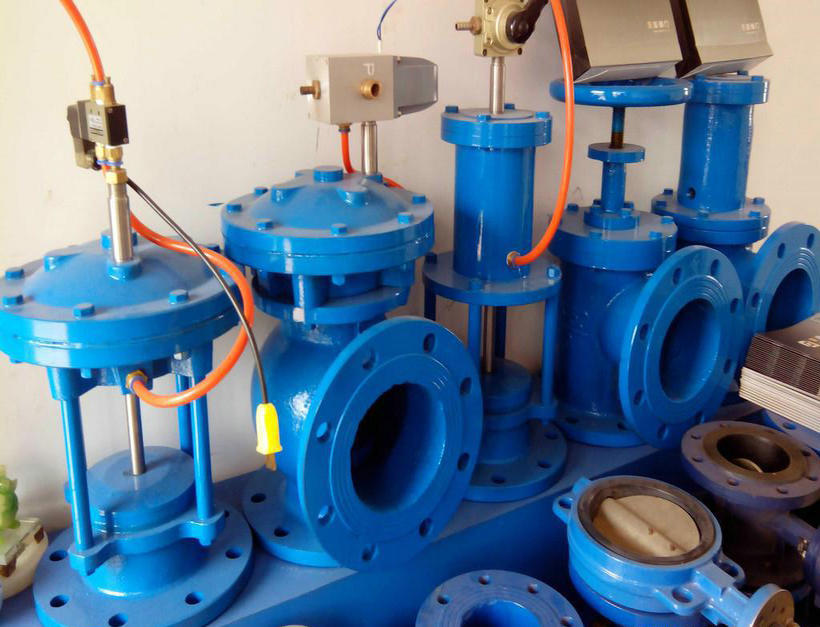

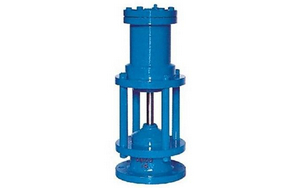

液动池底排泥阀,H724液动池底排泥阀实物图
