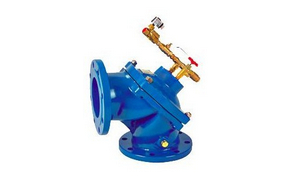

角式隔膜排泥阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,角式隔膜排泥阀售前、售中、售后专业服务。

  产品名称: 角式隔膜排泥阀   产品型号: 100S
  驱动方式: 液动,气动   连接形式: 法兰
  结构形式: 角式   密封结构: NBR
  压力范围: 1.0MPa-1.6MPa   公称通径: DN50-300
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

角式隔膜排泥阀,100S角式隔膜排泥阀,内部是由强化的隔膜片、不锈钢弹簧等组成。具有开启快,关闭压力低,外部液动(气动)控制管路,集中控制启闭主阀作用等特点。主要适用于水厂、水处理厂,作为排除水池内泥沙及污物用。

角式隔膜排泥阀,100S角式隔膜排泥阀技术参数

公称压力 壳体试验压力MPa 密封试验压力MPa
1.0      1.5       1.1
1.6      2.4       1.6

角式隔膜排泥阀,100S角式隔膜排泥阀零部件材料

零件名称 阀体、阀盖 阀瓣、弹簧 薄膜
材料 铸铁 不锈钢 尼龙强SX橡胶

 角式隔膜排泥阀,100S角式隔膜排泥阀主要外形尺寸

连接标准             法兰连接尺寸符合GB4216
公称通径      H       D      D1     Z-∮d
      80     140      195     160     4-18
     100     150      215     180     8-18
     150     185      280     240     8-23
     200     245      335     295     8-23
     250     340      395     350     12-23
     300     395      445     400     12-23

角式隔膜排泥阀,100S角式隔膜排泥阀尺寸结构图:

角式隔膜排泥阀,100S角式隔膜排泥阀尺寸结构图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:液动角式排泥阀 更多相关产品:池底排泥阀
