保温放料阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,保温放料阀售前、售中、售后专业服务。

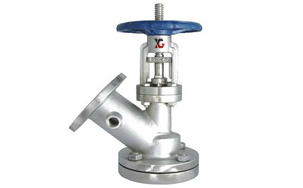

  产品名称: 保温放料阀   产品型号: BFL41W

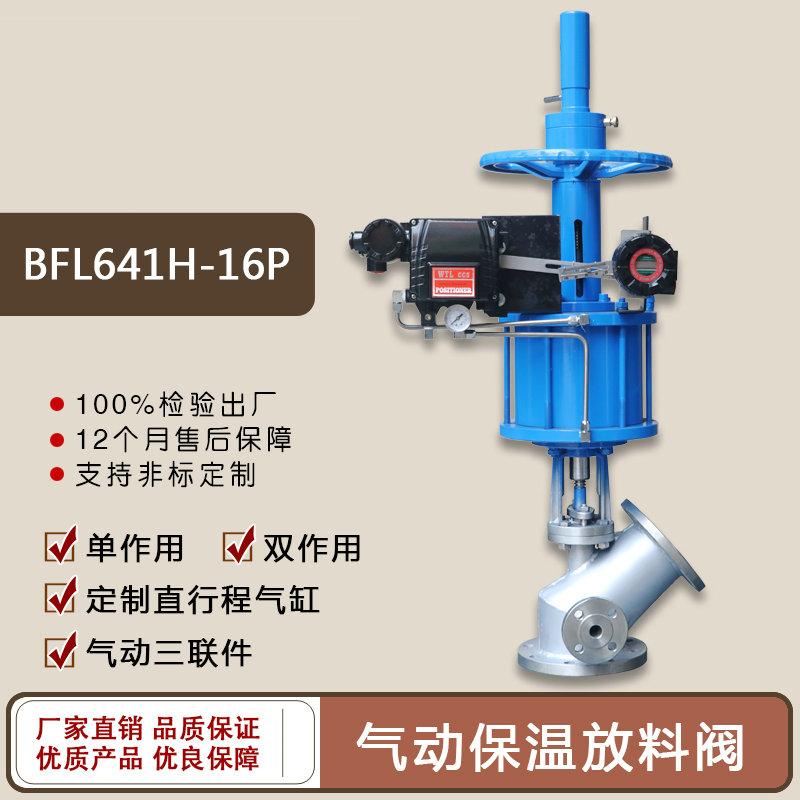

  驱动方式: 手动,气动,电动   连接形式: 法兰
  结构形式: 上展式,下展式   密封结构: 硬密封,软密封
  压力范围: 1.6MPa   公称通径: DN25-DN250
  常用材质: 铸钢,304,304L,316,316L   铭牌: 雄工品牌

产品说明   相关产品   订货流程


保温放料阀,上展式保温放料阀,下展式保温放料阀反应釜,(升温、降温)放料阀可配套气动,电动执行器是广泛的应用。为客户提供合理的选型方案,为客户提供快速、以及质量的产品和服务,使用户利益。

保温夹套放料阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。保温放料阀的夹套焊装于放料阀的阀体,夹套保温放料阀的侧面设置有夹套的连接口。由于增加了夹套,此种放料阀的连接法兰尺寸要比同一规格普通球阀的连接法兰大一到两个规格,但结构长度与同规格的放料阀相同,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过保温放料阀。

标准规范设计制造标准:HG5-16-79
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

保温放料阀/保温夹套放料阀主要零部件

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

保温放料阀/保温夹套放料阀主要外形尺寸

口径 上展式 下展式
D D3 H D0 D D3 H D0
25 115 115 270 160 115 135 225 160
32 135 135 285 160 135 145 300 160
40 145 145 355 180 145 160 340 180
50 160 160 370 180 160 180 345 180
65 180 180 465 220 180 195 425 220
80 195 195 480 250 195 215 445 250
100 215 215 590 280 215 260 535 280
125 245 245 730 300 245 280 585 300
150 280 280 775 320 280 330 665 320

保温放料阀,保温夹套放料阀参数结构尺寸图:

保温夹套放料阀尺寸结构图

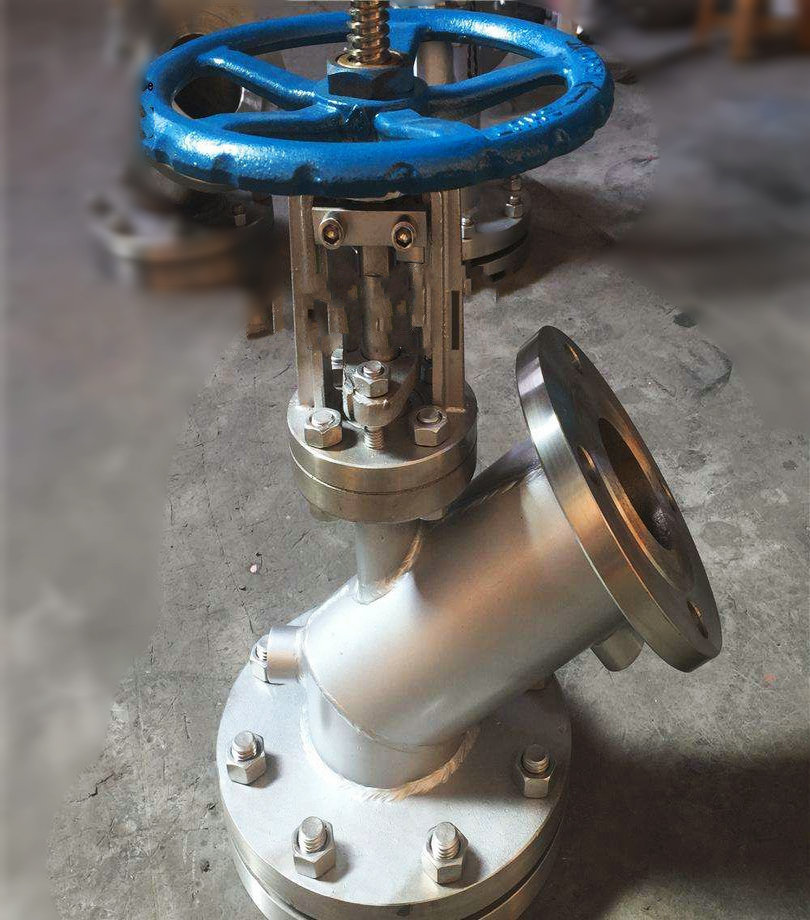

保温夹套放料阀实物图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。

相关产品:电动放料阀 更多相关产品:自动排气阀
