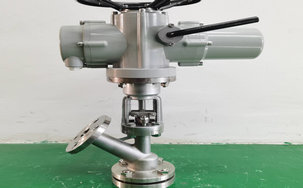

电动放料阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,电动放料阀售前、售中、售后专业服务。

  产品名称: 电动放料阀   产品型号: FL941F/W , FL945F/W
  驱动方式: 电动,气动,手动   连接形式: 法兰
  结构形式: 上展式,下展式,柱塞式   密封结构: 硬密封,软密封
  压力范围: 1.6MPa   公称通径: DN25-DN250
  常用材质: 铸钢,304,304L,316,316L   铭牌: 雄工品牌

产品说明   相关产品   订货流程

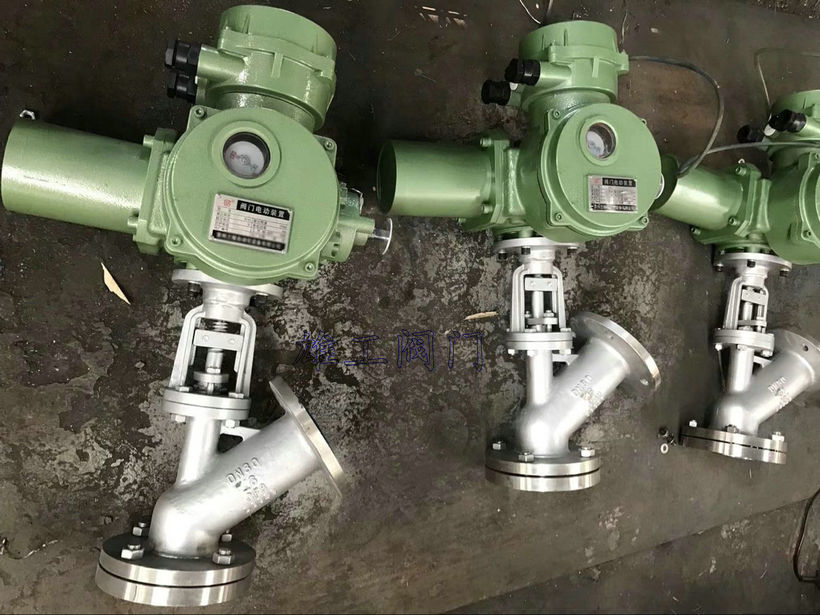

电动放料阀高清实物图

电动放料阀,电动上展式放料阀,电动下展式放料阀结构原理:

电动放料阀用于反应釜底或蜗炉应用系统装置中的节能型阀门。是由阀体、阀瓣、阀杆、定位螺钉、密封圈、气行程机构或电装机构等组成。其原理通过阀杆推动阀瓣上行而下降,从而达到开启与关闭的目的。上展式当手轮顺转,阀杆上行,阀门关闭;下展式当手轮逆转,阀杆下降,阀门关闭
上展式放料阀和下展式放料阀区别:
放料阀主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式;上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料,并进行处理,使表面硬度达到HRC48~52,有耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

工作温度(温度为-100℃,温度为425℃。)

使工作介质为水, 油液体, 酸碱等

电动放料阀应用规范:
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94,GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008

电动放料阀_电动(上展式,下展式)放料阀主要零件材质

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

 电动放料阀主要外形尺寸(上展式)

DN d D D1 D2 D3 D4 D5 D6
25 25 115 85 65 115 85 60 40
32 32 135 100 78 135 100 65 45
40 40 145 110 85 145 110 80 60
50 50 160 125 100 160 125 85 70
65 65 180 145 120 180 145 125 85
80 80 195 160 135 195 160 135 95
100 100 215 180 155 215 180 160 130
125 125 245 210 185 245 210 180 140
150 150 280 240 210 280 240 185 165
200 200 335 295 265 335 295 255 230

电动放料阀主要外形尺寸(下展式)

DN d D D1 D2 D3 D4 D5 D6
25 25 115 85 65 135 100 75 55
32 32 135 100 78 145 110 80 57
40 40 145 110 85 160 125 100 65
50 50 160 125 100 180 145 125 70
65 65 180 145 120 195 160 135 90
80 80 195 160 135 215 180 155 130
100 100 215 180 155 245 210 195 135
125 125 245 210 185 280 240 180 145
150 150 280 240 210 335 295 215 185
200 200 335 295 265 405 355 300 220
250 250 405 355 320 460 410 350 240

电动放料阀,电动上展式放料阀,电动下展式放料阀尺寸图:

电动放料阀外形尺寸图

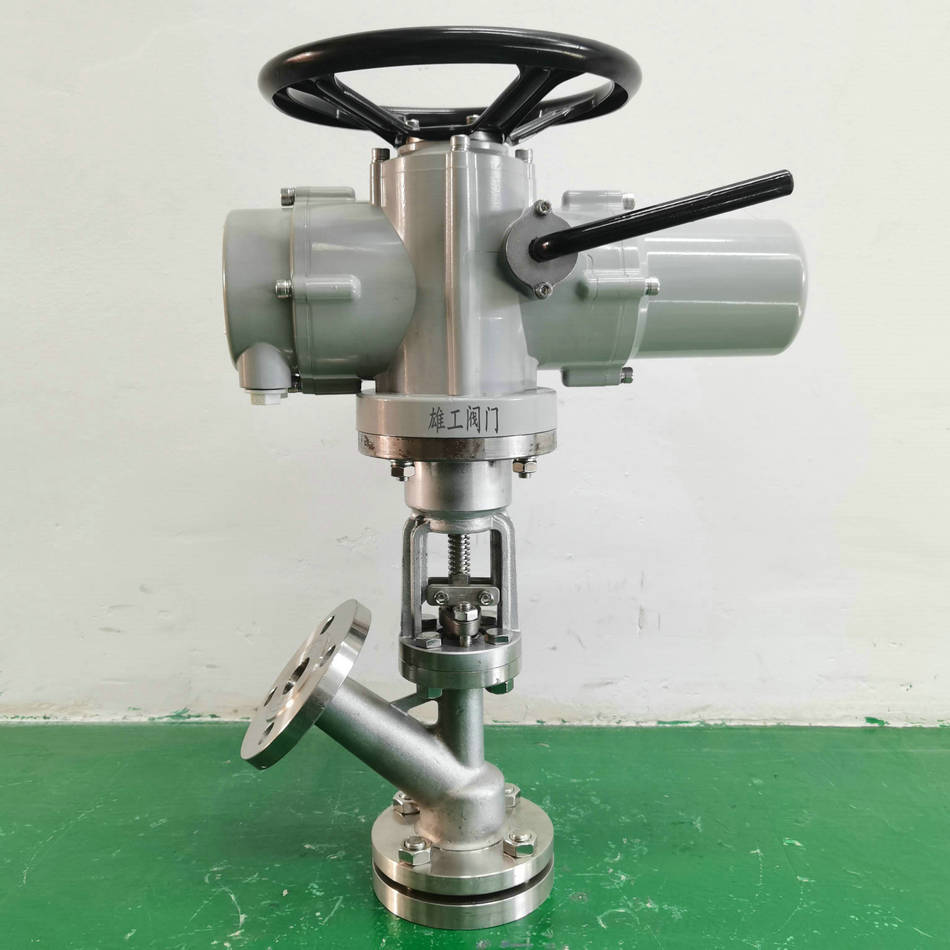

电动放料阀实物图

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
