先导式安全阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,先导式安全阀售前、售中、售后专业服务。

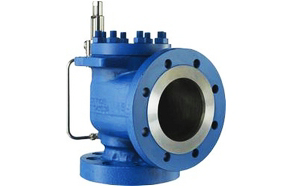

  产品名称: 先导式安全阀   产品型号: AX46F/AX46Y
  驱动方式: 自动   连接形式: 法兰
  结构形式: 先导式   密封结构: 软密封
  压力范围: 1.6MPa-42MPa   公称通径: DN25-200
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

先导式安全阀是利用导阀来感测被控压力信号并给出信号,当安全阀前的压力低于整定压力时,导阀和主阀都处于无泄漏的关闭状态。主阀通过导阀的供应导管,作用于导阀阀座和主阀阀芯顶部,由于阀芯的顶部大于底部(阀座区)有一股大的作用力使阀芯保持向下,阀前压力越接近整定压力关闭越严密,这种自密封结构在主阀硬软双质密封副作用下,净密封力随着管道压力增加和接近设定点而增加。当阀前压力达到或超过整东压力时,导阀开启,主阀迅速打开,介质排放;当阀前压力回到整定压力以下时,导阀关闭,主阀也随之关闭。



先导式安全阀是利用导阀压力信号打开主阀阀瓣,具有开启灵敏,回座压力高,密封性好等特点,广泛使用于石油、天然气等设备或系统,作为安全保护装置。先导式安全阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域,是受压设备、容器或管路上的最佳超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用,提高了动作的灵敏度,而且主阀采用套筒活塞式,双重密封阀座结构,动作精度高,重复性好、回座快、不泄漏、能带高背压排放、工作寿命长、工作稳定可靠,它还可在线调校,仍然能自动回座,关闭严密,操作维护方便。

先导式安全阀主要零部件

NO. 零件名称 AF46Y/F 材料 A46F/Y材料
1 阀体 WCB WCB
2 阀瓣 2Cr13/2Cr13+PTFE 1Cr18Ni9Ti/1Cr18Ni9Ti+PTFE
3 导向套 1Cr18Ni9Ti 1Cr18Ni9Ti
4 弹簧 50CrVA 50CrVA
5 O型圈 氟橡胶 氟橡胶
6 阀盖 25 25
7 导阀 部件

主要外形尺寸

型号 公称通径 do L L1 L2 H DN D D1 D2 D6 b Z-ød D D1 D2 D6 b Z-ød
A46 F/Y -16 25 15 110 95 150 365 32 115 85 65   16 4-14 140 100 78   18 4-18
32 20 115 100 150 375 40 140 100 78   18 4-18 150 110 85   18 4-18
40 25 120 110 160 390 50 150 110 85   18 4-18 165 125 100   20 4-18
50 32 135 120 160 410 65 165 125 100   20 4-18 185 145 120   20 4-18
65 40 160 140 175 435 80 185 145 120   20 4-18 200 160 135   20 8-18
80 50 170 135 175 451 100 200 160 135   20 8-18 220 180 155   22 8-18
100 65 195 175 195 500 125 220 180 155   22 8-18 250 210 185   24 8-18
125 80 210 190 220 526 150 250 210 185   22 8-18 285 240 210   24 8-23
150 100 255 230 265 623 175 285 240 210   24 8-23 315 270 240   26 8-23
200 125 300 260 300 690 250 340 295 265   26 12-23 405 355 320   30 12-26
A46 F/Y -25 25 15 110 95 150 365 32 115 85 65   16 4-14 140 100 78   18 4-18
32 20 115 100 150 375 40 140 100 78   18 4-18 150 110 85   18 4-18
40 25 120 110 160 390 50 150 110 85   18 4-18 165 125 100   20 4-18
50 32 135 120 160 410 65 165 125 100   20 4-18 185 145 120   20 4-18
65 40 160 140 175 435 80 185 145 120   22 8-18 200 160 135   20 8-18
80 50 170 135 175 451 100 200 160 135   22 8-18 220 180 155   22 8-18
100 65 195 175 195 500 125 230 190 160   24 8-23 250 210 185   22 8-18
125 80 210 190 220 526 150 270 220 188   28 8-26 285 240 210   24 8-23
150 100 255 230 265 623 175 300 250 218   30 8-26 310 270 240   26 8-23
200 125 300 260 300 690 250 360 310 278   34 12-26 405 355 320   30 12-26
A46 F/Y -40 25 15 110 95 150 365 32 115 85 65 58 16 4-14 140 100 78   18 4-18
32 20 115 100 150 375 40 140 100 78 66 18 4-18 150 110 85   18 4-18
40 25 120 110 160 390 50 150 110 85 76 18 4-18 165 125 100   20 4-18
50 32 135 120 160 410 65 165 125 100 88 20 4-18 185 145 120   20 4-18
65 40 160 140 175 435 80 185 145 120 110 22 8-18 200 160 135   20 8-18
80 50 170 135 175 451 100 200 160 135 121 22 8-18 220 180 155   22 8-18
100 65 195 175 195 500 125 235 190 160 150 24 8-23 250 210 185   22 8-18
125 80 210 190 220 526 150 270 220 188 176 28 8-26 285 240 210   24 8-23
150 100 255 230 265 623 175 300 250 218 204 30 8-26 310 270 240   26 8-23
200 125 300 260 300 690 250 375 320 282 260 38 12-30 405 355 320   30 12-26

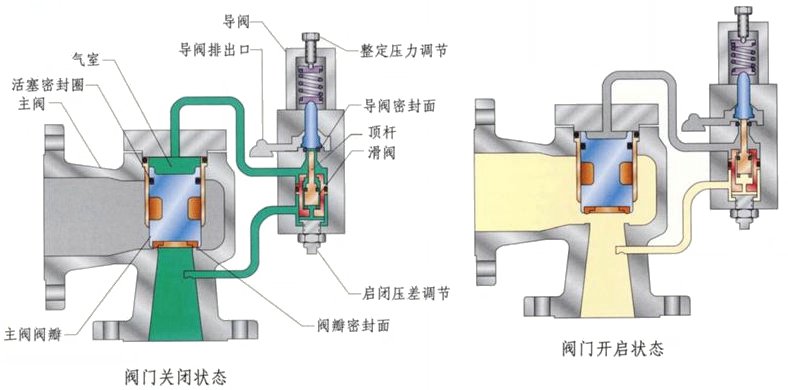

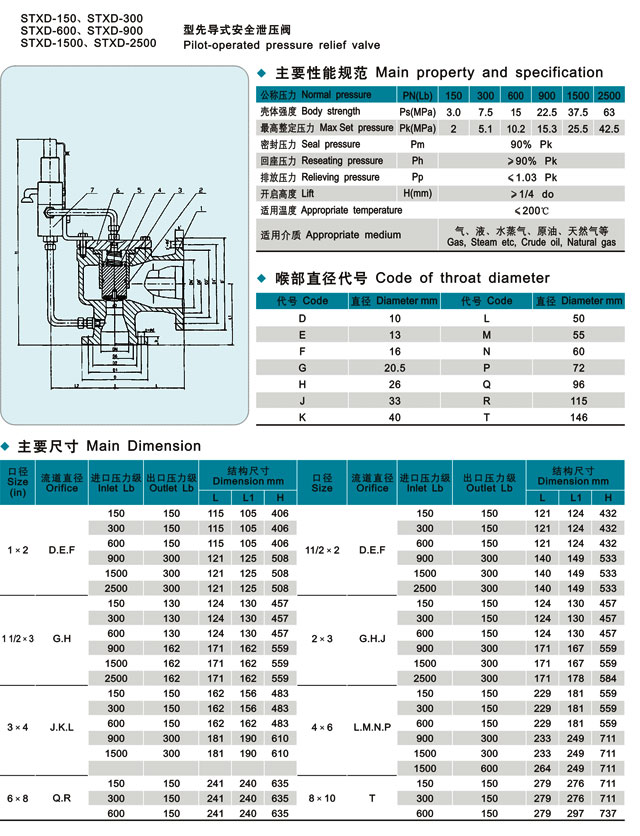

国标先导式安全阀_(美标,磅级)先导式安全阀参数尺寸图:
