天然气减压阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,天然气减压阀售前、售中、售后专业服务。

  产品名称: 天然气减压阀   产品型号: YK43F
  驱动方式: 手动/自动   连接形式: 法兰,螺纹,焊接,卡套
  结构形式: 先导活塞式   密封结构: PTFE
  压力范围: 1.6MPa-32MPa   公称通径: DN6-600
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

天然气减压阀,液化气减压阀

天然气减压阀,液化气减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。

本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

减压阀产品作用

本产品主要用于气体管路,如空气、氮气、氧气、氢气、煤气、液化气、天然气等气体。

天然气减压阀,液化气减压阀性能范围

公称压力(MPa) 1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
.高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)△P2G GB12246-1989
.小压差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
渗漏量 GB12245-1989
其他标准 其他非标定制

天然气减压阀,液化气减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

天然气减压阀,液化气减压阀主要零件材料

零件名称 零件材料
阀体阀盖底盖 WCB/或不锈钢
阀座阀盘 2Cr13/或不锈钢
缸套 2Cr13/铜合金/或不锈钢
活塞 合金铸铁/或不锈钢
导阀座导阀杆 2Cr13/或不锈钢
主阀弹簧 1Cr18Ni9Ti/或不锈钢
导阀主弹簧 50CrVA/或不锈钢
调节弹簧 60Si12Mn/或不锈钢

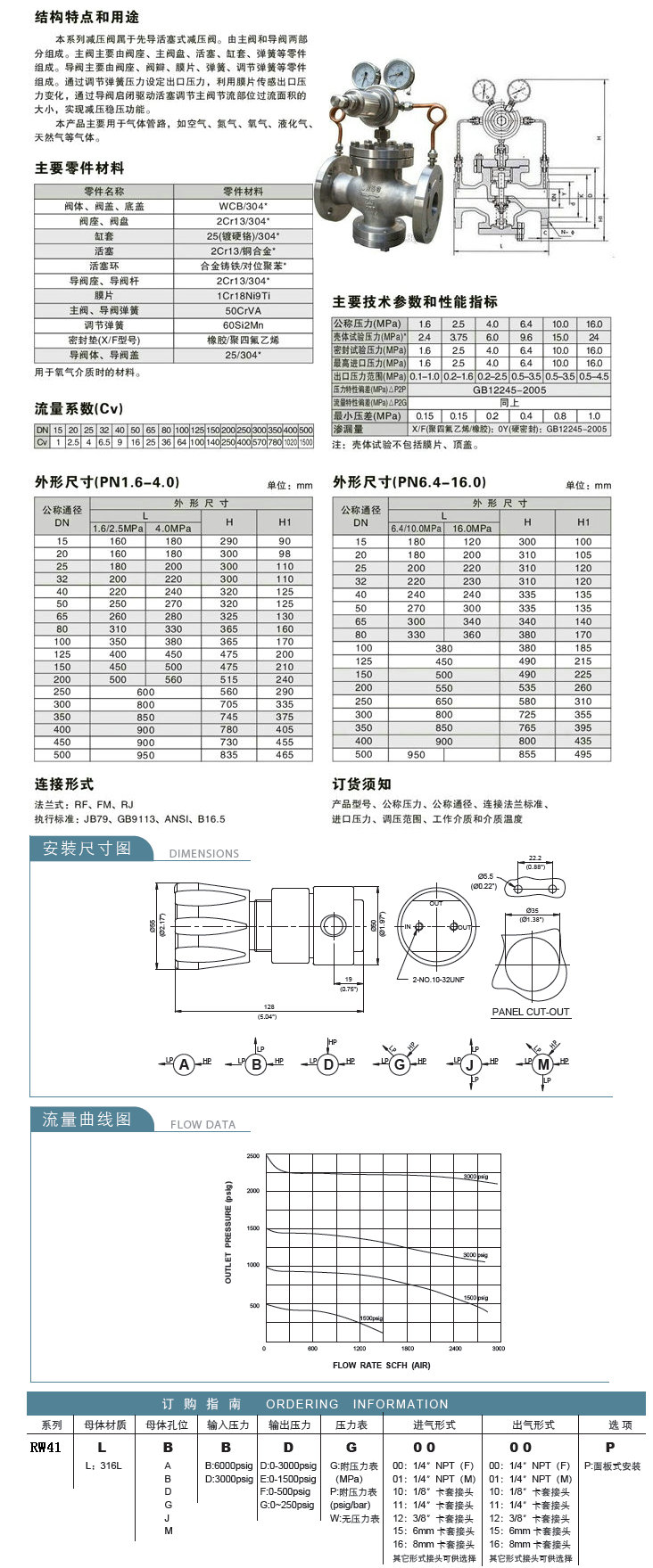

天然气减压阀,液化气减压阀尺寸结构图:

天然气减压阀,液化气减压阀尺寸结构图

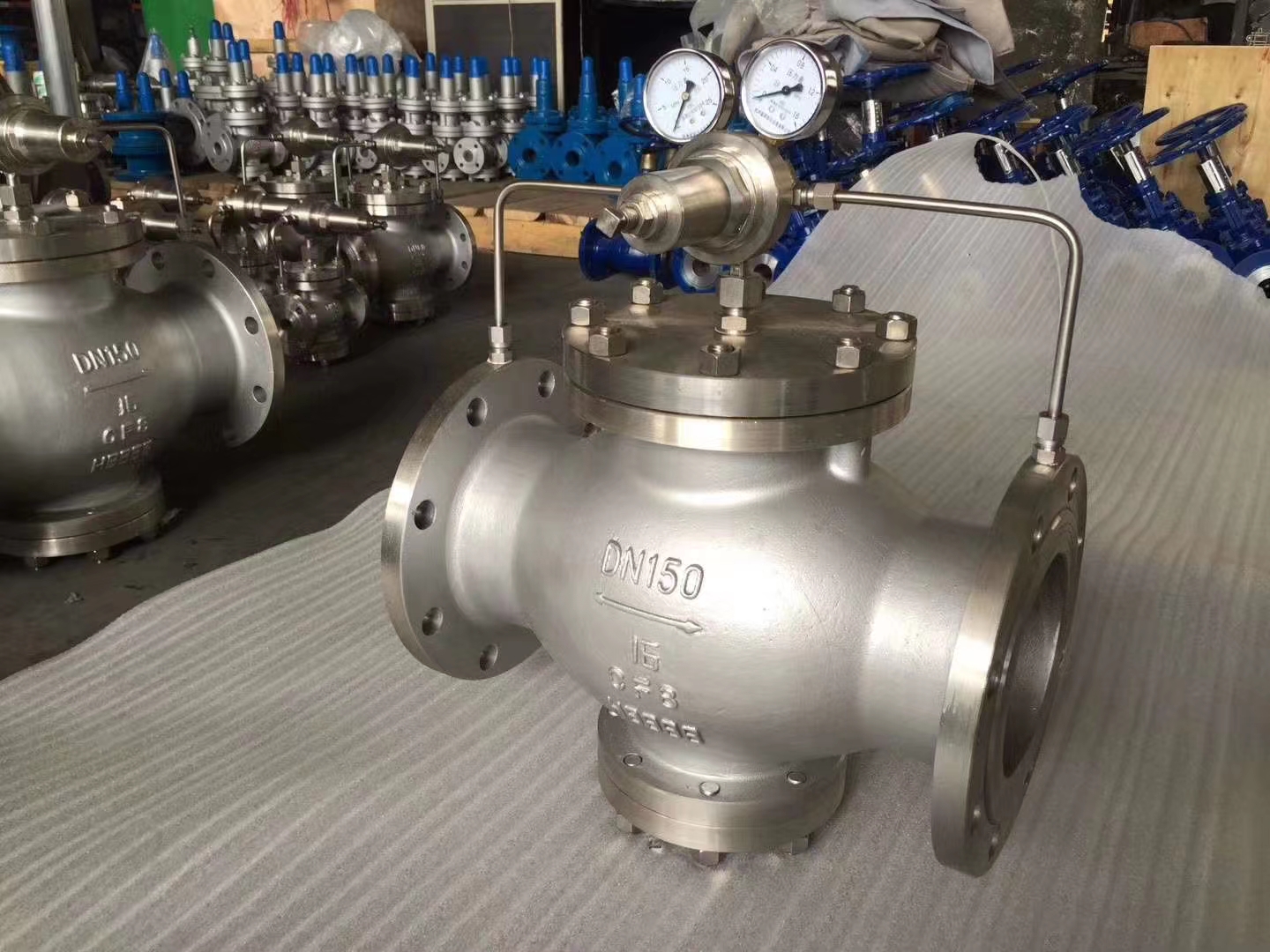

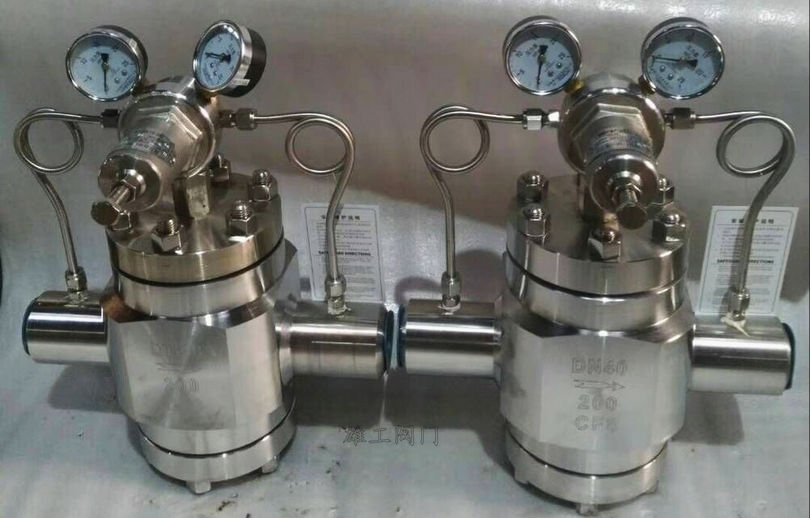

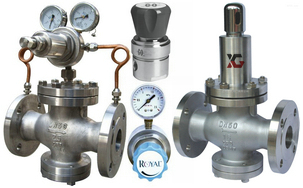

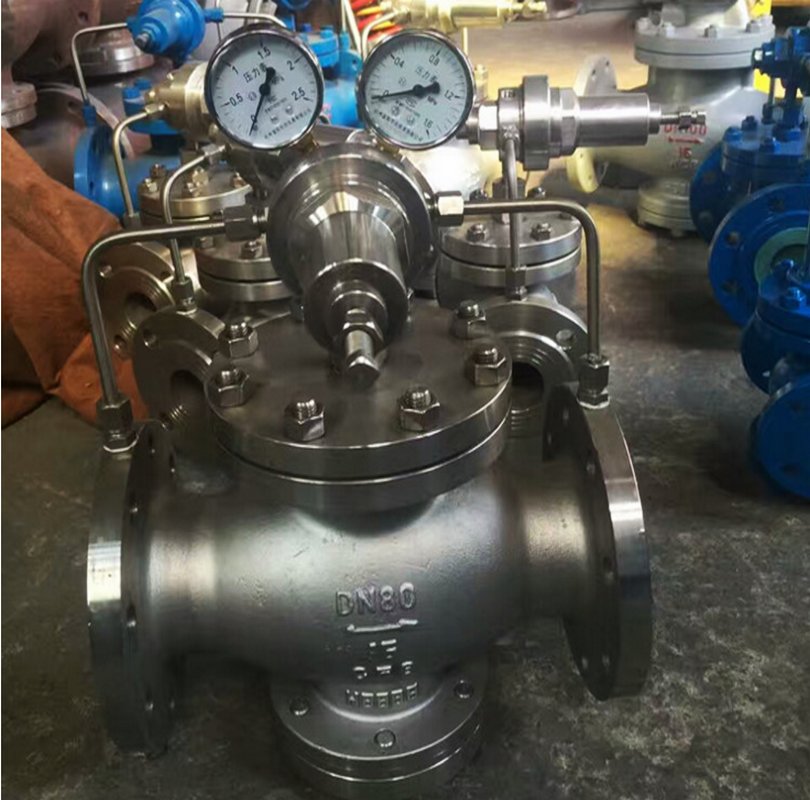

天然气减压阀,液化气减压阀实物图天然气减压阀,液化气减压阀实物图

天然气减压阀,液化气减压阀安装、使用注意事项
1、本阀安装前应仔细核对使用情况是否与标牌规定相符;

2、本阀安装在水平管道上,阀体所示箭头与介质流向应一致;

3、减压阀前后应该有一段直管,阀前O.6×DN以上,阀后1O×DN以上。

4、安装时应进行以下工作:(1)将阀门两端封盖取下;(2)检查连接螺栓,无松动;(3)阀前管道必须冲洗干净。

5、本阀在管路上只作减压用,不作截止用,使用介质必须经过过滤器过滤;

6、使用时,将调节螺钉顺时针方向缓慢旋转,使出口压力升至所需压力,调整后,将螺钉锁紧。
然气减压阀,液化气减压阀调压方法
1、关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境:

2、将调节螺钉按逆时针旋转至.上位置(相对.低出口压力),然后关闭减压阀后闸阀;

3、慢慢开启减压阀前的闸阀至全开;

4、顺时针缓慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好 后,将锁紧螺母锁紧,打开减压阀后闸阀

5、如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调:

可能发生的故障及消除方法

故障内容 发生故障的原因 消除方法
不通气 通道被阻塞 清除通道污物
气直通 1、活塞卡住
2、主、导阀阀杆在导向孔内卡住
3、主、导阀密封面有污物卡住
4、膜片损坏
5、旁通阀是否关闭
1、消除缸套和活塞污物
2、将主、导阀杆用细砂纸砂小外径
3、清除主、导阀密封上的污物
4、更换新膜片
5、关闭旁通阀
压力调不高 1、缸套与活塞间隙过大
2、调节弹簧疲劳或损坏
1、更换缸套或活塞
2、更换弹簧
阀后压力不稳定 1、出口流量波动过大
2、输入与消耗量相差过大
1、稳定阀后流量
2、重新选用阀的通径
