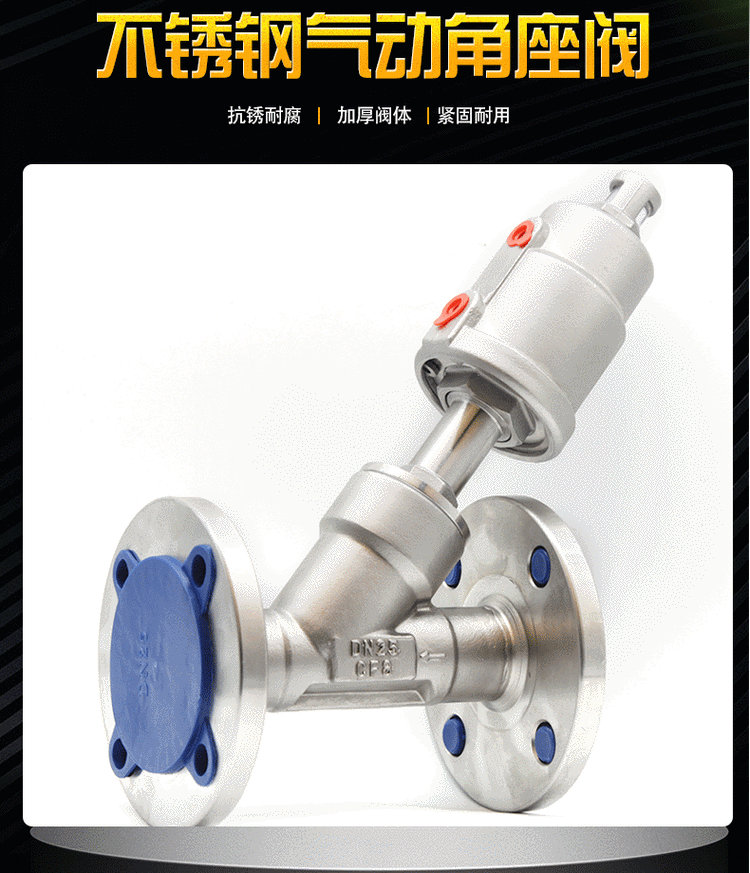

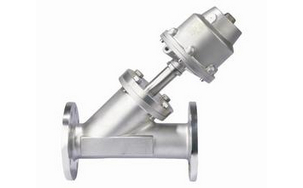

法兰气动角座阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,法兰气动角座阀售前、售中、售后专业服务。

  产品名称: 法兰气动角座阀   产品型号: Y645F/Y645W
  驱动方式: 气动   连接形式: 法兰
  结构形式: Y型   密封结构: PTFE/硬密封
  压力范围: 1.6MPa-2.5MPa   公称通径: DN15-100
  常用材质: 铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程



法兰气动角座阀,Y645F法兰气动角座阀原理及技术参数:保持流速能够节省空间。它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀。使用时,应该选择常开或常闭。产品由

不锈钢铸造和聚四氟乙烯。可用于大多数气体、液体、蒸汽和腐蚀性场合。它带有散热器来保护执行机构。确保阀具有较长寿命。

法兰动角座阀保持流速能够节省空间。它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀。使用时,应该选择常开或常闭。角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点,配合电磁阀使用,用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。湿热灭菌柜应用角座阀控制蒸汽量准确控温。

法兰气动角座阀实际应用参数:

压力范围:1.6Mpa-2.5Mpa
介质温度:-20 ℃ ~+220 ℃
法兰式气动角座阀规格:DN15-100

法兰气动角座阀,Y645F法兰气动角座阀特点:
  1、可视位置指示:可接限位开关或紧急手动装置。
  2、容易安装:气控头可以作360‘旋转,甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。
  3、先进的气动控制器:加厚工程塑料外壳,安全可靠。低磨损的活塞结构,容量大而低耗气量。内部元件自润滑,免维护。
  4、具有多种控制方式:常开、常闭、双动。
  5、要求小的气动执行器:流体从阀杆上方流入时,制头。
  6、容易连接:MAMUR标准连接,嵌入式金属接头。可选更小的控制头。
  7、长寿命导杆:阀杆契形特氟隆(PTEE)密封,避免脏物导入。自润滑,免维护。阀杆经特别处理以确保固定,并能自动校正位置。
  8、无水锤作用:流体从阀杆下方流入时,水锤(水冲击力)被吸收。
  9、阀体机构:流量比普通角座大30%,体积更小,流体流态好。不锈钢316阀体,特氟隆密封,耐高温,耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等。
广泛应用于各种化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

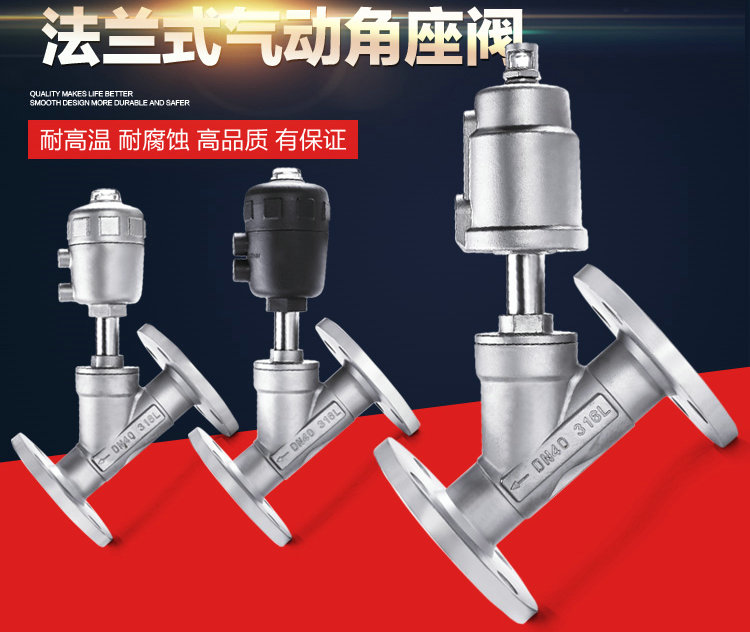

法兰气动角座阀产品特点

1、以水油气为介质工作寿命长;
2、阀杆内自动调节双层填料密封盖,气密性好;
3、加长防水锤型导向和防尘密封圈设计;
4、配有先导式气压,;
5、配有活塞环的免修执行器;
6、开启式无震荡,比普通阀门减少40%的用气量
7、无水击作用,比截止阀高50%流速

法兰气动角座阀参数选型

型号 气缸 气缸材质 密封 温度 连接方式
Y645F-DRF 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 法兰
Y645F-DRW 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 内螺纹
Y645F-DRH 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 焊接式
Y645F-DRK 单作用 不锈钢头 PTFE/FKM -29℃~+180℃ 快装卡箍式
Y645F-DSF 单作用 塑料头 PTFE/FKM -29℃~+180℃ 法兰
Y645F-DSW 单作用 塑料头 PTFE/FKM -29℃~+180℃ 内螺纹
Y645F-DSH 单作用 塑料头 PTFE/FKM -29℃~+180℃ 焊接式
Y645F-DSK 单作用 塑料头 PTFE/FKM -29℃~+180℃ 快装卡箍式
型号 气缸 气缸材质 密封 温度 连接方式
Y645F-SRF 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 法兰
Y645F-SRW 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 内螺纹
Y645F-SRH 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 焊接式
Y645F-SRK 双作用 不锈钢头 PTFE/FKM -29℃~+180℃ 快装卡箍式
Y645F-SSF 双作用 塑料头 PTFE/FKM -29℃~+180℃ 法兰
Y645F-SSW 双作用 塑料头 PTFE/FKM -29℃~+180℃ 内螺纹
Y645F-SSH 双作用 塑料头 PTFE/FKM -29℃~+180℃ 焊接式
Y645F-SSK 双作用 塑料头 PTFE/FKM -29℃~+180℃ 快装卡箍式
阀体材质可选:不锈钢304、不锈钢304L、不锈钢316、不锈钢316L
可定制≥350℃高温型。

法兰气动角座阀主要外形尺寸

型号Size 执行器mm L T f D C B N-φd A H E
DN15 φ50 120 14 2 95 65 40 4-φ14 165 145 64
DN20 φ50 130 14 2 105 75 50 4-φ14 170 150 64
DN25 φ63 140 14 2 115 85 60 4-φ14 210 183 80
DN32 φ63 150 16 2 135 100 70 4-φ18 220 185 80
DN40 φ63 180 16 2 145 110 80 4-φ18 230 195 80
DN50 φ80 195 16 2 160 125 95 4-φ18 260 230 100
DN65 φ100 230 18 2 185 145 115 4-φ18 320 290 126
DN80 φ100 250 18 2 195 165 130 8-φ18 360 315 126

售后服务承诺


 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
