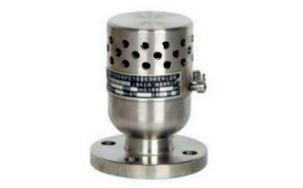

水轮机真空破坏阀


  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,水轮机真空破坏阀售前、售中、售后专业服务。

  产品名称: 水轮机真空破坏阀   产品型号: ZKS
  驱动方式: 自动   连接形式: 法兰
  结构形式: 弹簧式   密封结构: 软密封
  压力范围: 1.6MPa-2.5MPa   公称通径: DN50-600
  常用材质: 碳钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程

水轮机真空破坏阀功能:
真空破坏阀可安装容器罐的顶部或者管道上方,真空破坏阀安装在水轮机顶盖上(上、下游侧各一个)当水轮机导叶突然关闭时,水轮机室内形成真空,造成负水锤(水流倒灌进转轮室),容易鼓破水轮机顶盖跑水或者较轻机组造成抬机损坏设备。当有真空时,大气压克服真空破坏阀内弹簧的力,将真空破坏阀阀体打开,进行补气破坏真空。当真空被破坏与大气压相同后,在弹簧的作用下自动关闭,完成一次破坏真空动作。

水轮机真空破坏阀原理:经常用到的补气部件,主要用于主轴中心孔补气和转轮上腔的补气。真空破坏阀应用主轴中心孔补气。当导水机构由于紧急事故关闭时,由于水流的惯性和转轮的水泵作用,转
轮室会产生较高真空,引起尾水反冲,产生很大的冲击力或出现抬机现象,真空破坏阀在此时补入空气,破坏真空,减少有害的冲击力或抬机现象,对机组起到很好的保护作用。
在正常工况,也通过主轴中心孔对转轮进行补气,保证转轮的正常运转。设计原理真空破坏阀是单向补气阀,依靠压缩弹簧预紧来关闭阀门,并辅以橡胶密封条进行密封。当内腔达到一定真空度,产生真空负压力,推动阀门逐渐打开进行补气(弹簧作用力在真空为
5-10KPa时即能打开,当真空值超过20-30KPa时阀门全开)。阀门的恢复依靠弹簧推力。当容器或者管道的压力低于设计压力-0.01Kg~-0.1Kg时,由于管道内真空作用下,安装在阀瓣上面的弹簧开始工作,阀瓣垂直得往下打开,此时外面的大气进入容器中,破坏真空 。当容器的压力达到+0.5Kg时,阀瓣被气压顶上去,形成密封。



真空破坏阀特点:

1)、真空破坏阀作用于水轮机的后端,当真空度达到本阀的设定值范围 时,阀门开始开启,向管内补气。

2)、本阀阀门采用不锈钢纤焊技术,以保证良好密封效果。

3)、出厂时,按阀门开始开启真空度调整好,(特殊要求时请注明。)

1、护罩      2、螺母    3、挡块     4、轴     5、紧定螺钉  6、阀座   7、螺母



相关产品:单呼阀 更多相关产品:防冻呼吸阀
