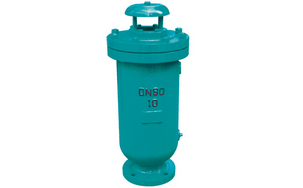

污水复合式排气阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,污水复合式排气阀售前、售中、售后专业服务。

  产品名称: 污水复合式排气阀   产品型号: SCAR
  驱动方式: 自动   连接形式: 法兰
  结构形式: 复合式   密封结构: 橡胶
  压力范围: PN1.0-1.6mpa   公称通径: DN50-250
  常用材质: 铸铁,铸钢   铭牌: 雄工品牌

产品说明   相关产品   订货流程

污水复合式排气阀,SCAR污水复合式排气阀是专用污水管道工程的排气阀,与CARX复合式排气阀原理一样,只是结构略作改动,杠杆机构稍有改进(把浮球控制在下部,使污物只能在阀体下部物污不会缠绕上部排气口上,不会影响密封性能。

污水复合式排气阀,SCAR污水复合式排气阀工作原理
    管内污水在运作时,污水复合式排气阀的活瓣停在定位架下部,进行大量排气, 当空气排完时,污水进入阀内把球浮起,传到活瓣到关闭。管内在运作时会自然产生少量气体会集中到管内上部到相当程度,阀内污水与球随时下降,气从小孔排出。

管道内气体产生的原因
    1、在管道安装完毕后 通水之前,管道内充满了空气。
    2、水在水泵工作前后因压力发生较大的变化而出现气体。
    3、管道系统内部水温发生变化,产生空气。
    4、水在通过管道的一些附件,如阀门、三通、.弯头等,由于水压力发生较大变化,会产生气体。
    5、管道系统的渗漏 。
    6、管道维修.维护时,管道泄水或水锤等工作情况产生的负压进气。

污水复合式排气阀,SCAR污水复合式排气阀工作原理

当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。

污水复合式排气阀,SCAR污水复合式排气阀每小时排气量表

规格DN 25 50 80 100 150 200 250 300 350 400
立方米/小时 2-290 85-582 22-1350 34-2613 76-5879 135-1331 212-18831 305-27217 415-35309 542-49608

污水复合式排气阀,SCAR污水复合式排气阀主要零部件

序号 名称 材质
1 阀体 HT200铸铁、QT450球墨铸铁、WCB铸钢、SS304不锈钢
2 阀盖 HT200铸铁、QT450球墨铸铁、WCB铸钢、SS304不锈钢
3 浮球 SUS 304
4 杠杆架 铸铜ZH59、不锈钢
5 铸铜ZH59、不锈钢
6 塞头 丁睛橡胶NBR

污水复合式排气阀,SCAR污水复合式排气阀主要外形尺寸

公称通径 D D1 D2 D3 H Z-Φd
50 160 125 102 205 495 4-18
80 195 160 135 270 600 4-18
100 215 180 158 285 760 8-18
150 280 240 212 340 860 8-22
200 335 295 268 400 1010 8-22
250 390 350 319 465 1210 12-22

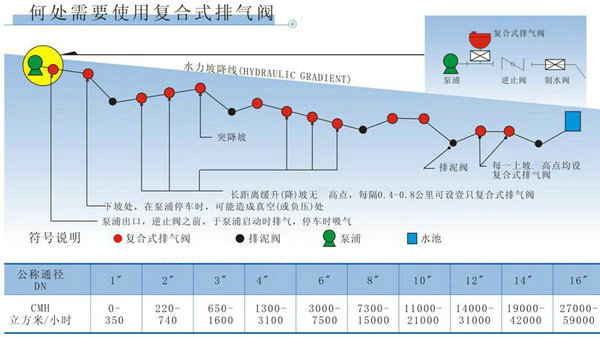

污水复合式排气阀安装位置的选择

污水复合式排气阀安装位置选择

SCAR污水复合式排气阀的安装位置直接影响着排气效果和管道的运行状态。设计人员在设计时,往往局限于局部高点,排气阀安装位置有多种,只有对整个管道综合考虑,才能使排气效果。常见的安装地点有以下几个位置:局部高点、下降坡度变大点、上升坡度变小点、长距离无折点上升或下降管段。

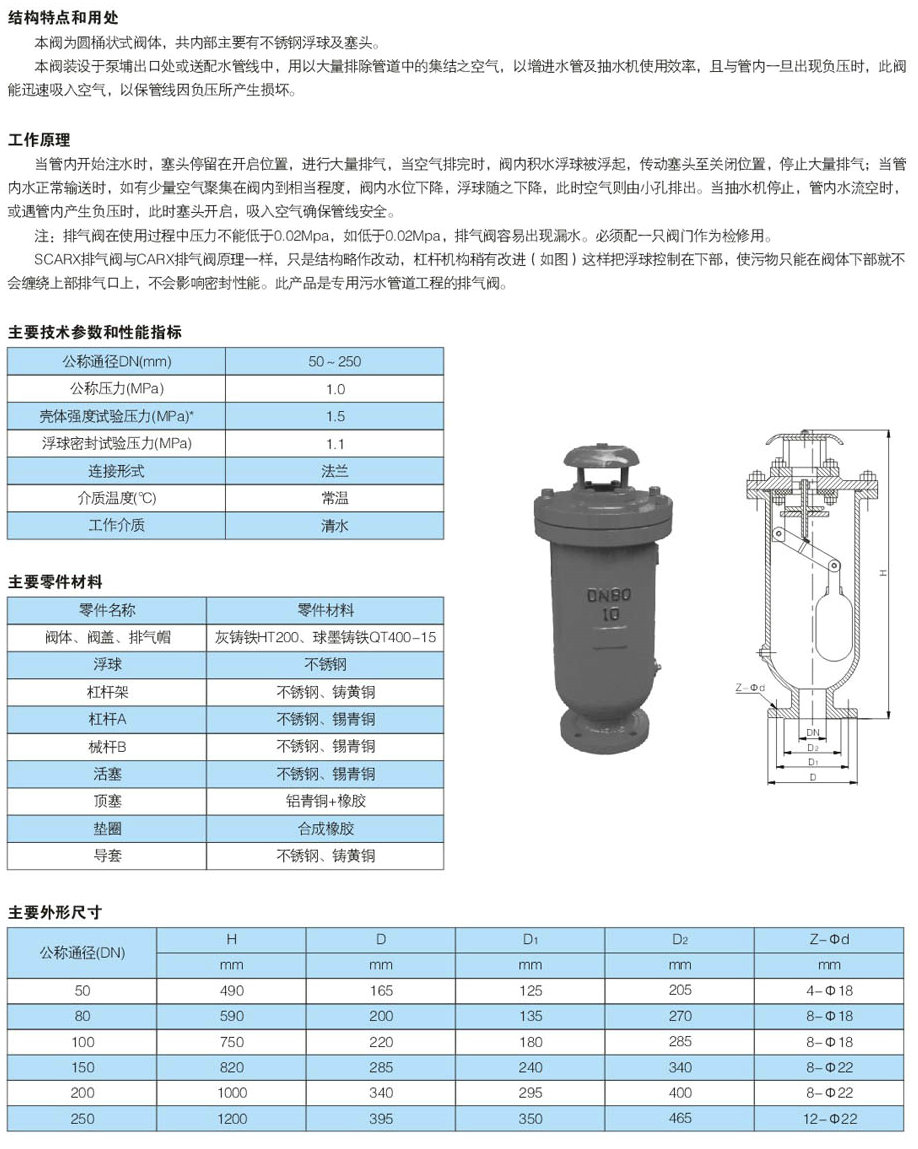

污水复合式排气阀,SCAR污水复合式排气阀参数尺寸图:

污水复合式排气阀,SCAR污水复合式排气阀参数尺寸图

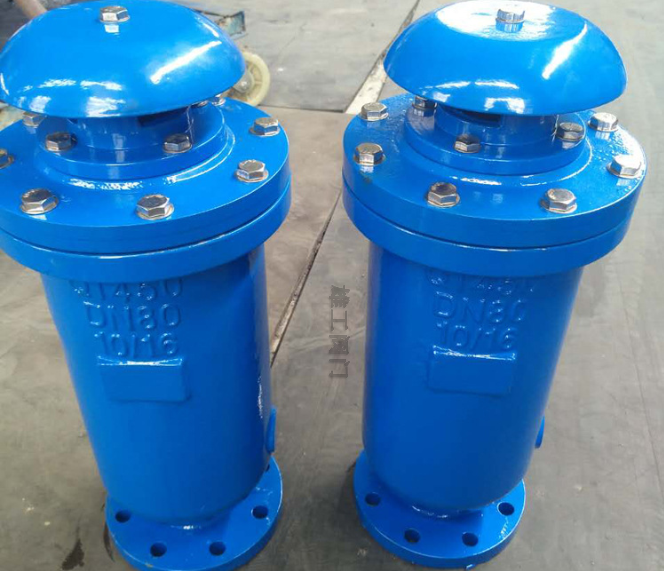

污水复合式排气阀,SCAR污水复合式排气阀实物图
