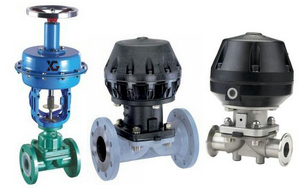

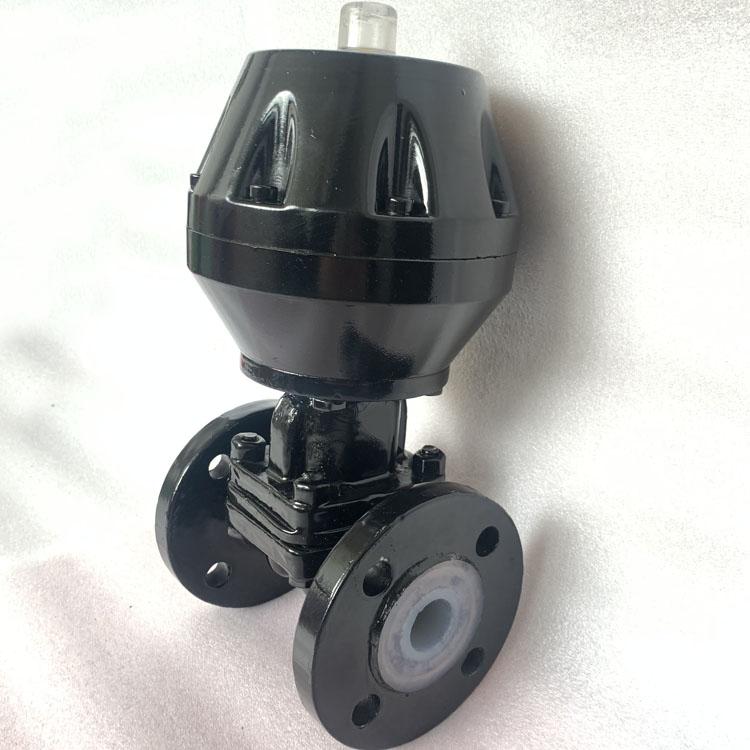

气动隔膜阀

更新时间:2024/1/29

  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
提供全套工程阀门解决方案,气动隔膜阀售前、售中、售后专业服务。

  产品名称: 气动隔膜阀   产品型号: G641
  驱动方式: 气动,电动,手动   连接形式: 法兰,螺纹,卡套,焊接
  结构形式: 堰式,屋脊式,往复式,直流式   密封结构: 软密封
  压力范围: 1.6MPa   公称通径: DN10-DN300
  常用材质: 铸铁,铸钢,不锈钢等   铭牌: 雄工品牌

产品说明   相关产品   订货流程


气动隔膜阀产品介绍:

附装反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要;气动隔膜阀的反馈信号采用无触点传感技术气动隔膜阀采用薄膜式气缸替代活塞式气缸,排除了活塞环易损漏而导致无法启闭阀门的弊端;当气源发生故障时,可操作手轮使阀门开启。

隔膜阀的结构简单、流体阻力小、流通能力较同规格的其他类型阀大;无泄漏,能用于高粘度有悬浮颗粒介质的调节。隔膜把介质与阀杆上腔隔离,所以没有填料介质也不会外漏。

隔膜阀的基本原理
隔膜阀的阀体和阀盖之间有一隔膜。隔膜由橡胶或PTFE制成,当隔膜做上、下运动时,就调节了通过阀门的流量,达到调节的目的;当隔膜将阀体的堰面盖住,这时就切断了通过阀门的流量,阀门关闭。

气动隔膜阀优点
与其它阀门的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态。耐腐蚀衬氟阀门是对阀体内介质能达到的地方全部采用衬里工艺,内衬材料一般采用FEP(F46)和PCTFE(F3)氟塑料(PTFE)。

气动隔膜阀材质:

RPP,UPVC,CPVC,PVDF,ABS,PTFE等

气动隔膜阀执行器:(常开式)(常闭式)
隔膜阀结构形式:堰式、屋脊式、往复式、直流式
隔膜阀标准:国标,美标,英标

气动隔膜阀产品特点

1、隔膜可更换,维护费用低。
2、没有填料函,因此没有外漏。
3、流线型的流道,使得压力损失小。
4、弹性密封的开闭件,确保没有内漏。
5、流体通道是直的,因此流体损失更小,磨损更小。
6、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀。
7、由於密封件为富有弹性的橡胶隔膜。因此密封性和小的关闭力。
8、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此的耐腐蚀的特点。

气动隔膜阀性能规范

型号 公称压力PN(MPa) 试验压力Ps(MPa) 适用介质 工作温度(℃)
壳体试验 密封试验
G6K41-6 0.6 0.9 0.66 W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外) ≤100
≤85
≤150
G6K41-10 0.4 0.6 0.44
G6K41-16 1.6 2.4 1.76

气动隔膜阀衬里材质

衬里材质(代号) 适用温度 适用介质
硬橡胶(NR) -10 o C~85 o C 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。
软橡胶(BR) -10 o C~85 o C ] 耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较固态流体,各种浓度稠粘液等。
丁基胶(IIR) -10 o C~120 o C 抗腐蚀、耐磨耗。能耐多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。
氯丁胶 (CR)-10 o C~120 o C 动物油、植物油和无机润滑油及pH值变化范围腐蚀性泥浆,抗磨性好。
铸铁不视裹 -40 o C~100 o C 非腐蚀性介质

气动隔膜阀隔膜材质

隔膜材质(代号) 适宜温度 适用介质
丁基胶(B级) -40 o C~100 o C 耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。
天然胶(Q级) -50 o C~100 o C 用于净化水、无机盐、稀释无机酸。

气动隔膜阀零件材料

序号 名称 材料
1 体阀 铸铁
2 衬囊层 橡胶
3 隔膜 橡胶
4 阀瓣 铸铁
5 阀盖 铸铁
6 阀杆 碳钢
7 手轮 铸铁
8 活塞 碳钢
9 弹簧 2Cr13
10 气缸盖 铸铁
11 上阀杆 2Cr13
12 手轮 铸铁

售后服务承诺

 对于贵公司在雄工阀门订购阀门产品,我司在售后服务方面作如下承诺:

一、我公司对产品质量实行三包,即:包质、包换、保修;

二、合同签订后,保证保质、保量,按时交货;

三、本公司确保所提供阀门产品达到合同指标

四、对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复解决问题。
